TDSEMIC MMBT3904（絲印 1AM）通用NPN小信號三極管引腳、電路與PCB佈局圖集

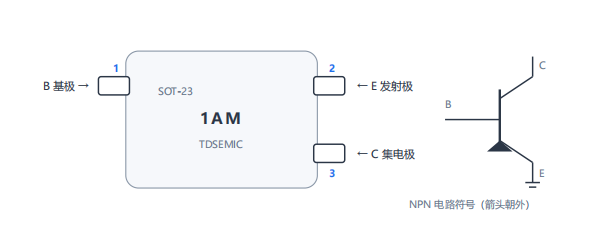

TDSEMIC MMBT3904 是 NPN 型小信號三極管，採用 SOT-23 貼片封裝。
發佈：2026-10-16 · 分類：產品資訊
TDSEMIC MMBT3904 是 NPN 型小信號三極管，採用 SOT-23 貼片封裝。
表面絲印是 1AM。看到 1AM，就是 MMBT3904。
它採用外延平面管芯。核心指標就三個：40V 耐壓、200mA 電流、300MHz 特徵頻率。
定位很明確：小信號放大和高速開關。
它是 BOM 裏的常備基礎器件。價格低、封裝通用、參數夠用。
常見用途有這幾類：
✔傳感器信號的前置放大與調理
✔給 MCU 補驅動能力（指示燈、蜂鳴器、小型繼電器）
✔邏輯電平轉換與信號整形
✔高速脈衝與開關信號的通斷控制

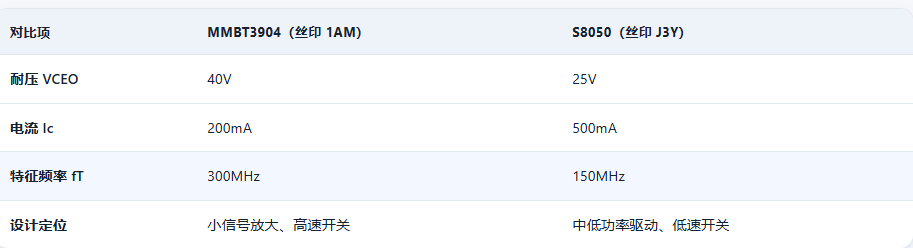

一句話：要放大、要快，選 MMBT3904；要帶電流、推大負載，選 S8050。
兩者是分工，不是誰取代誰。S8050 電流餘量大，但頻率不佔優；MMBT3904 開關快、高頻增益好，持續電流壓在 200mA 以內。

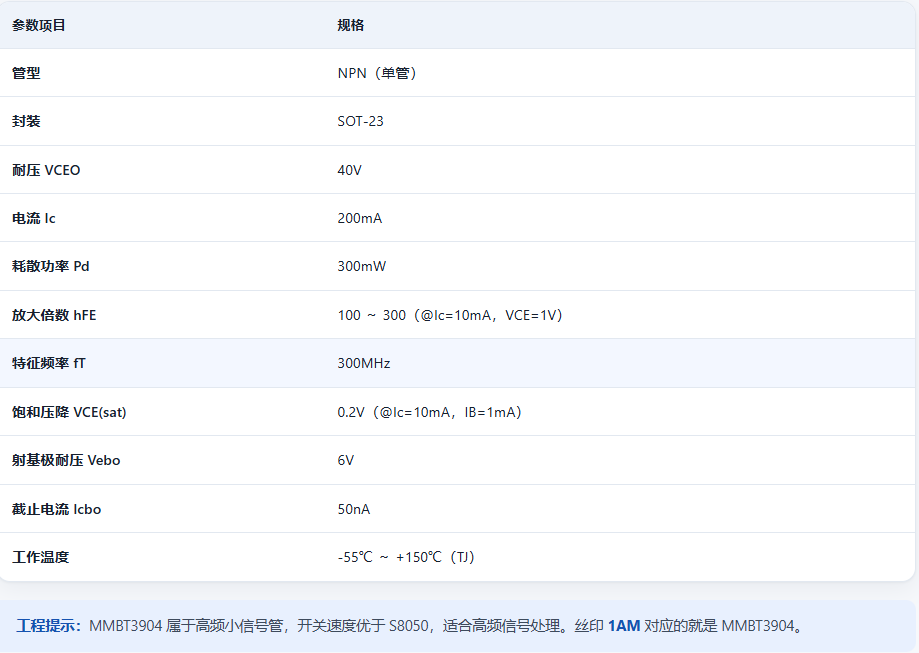

核心電氣參數

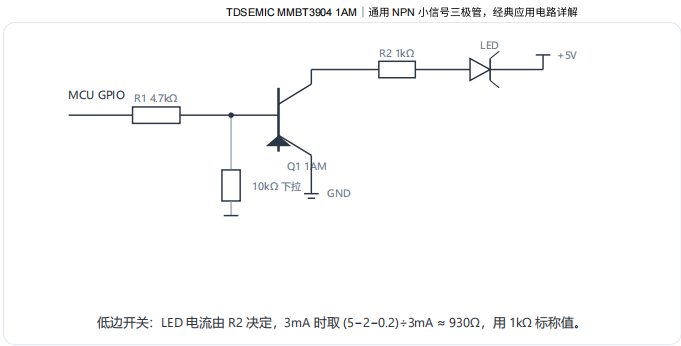

電路一：MCU驅動LED指示燈

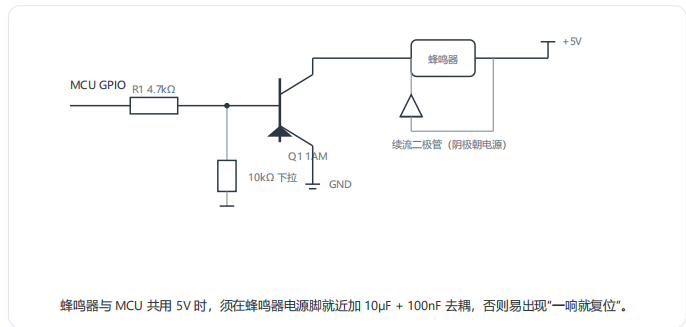

電路二：有源蜂鳴器驅動

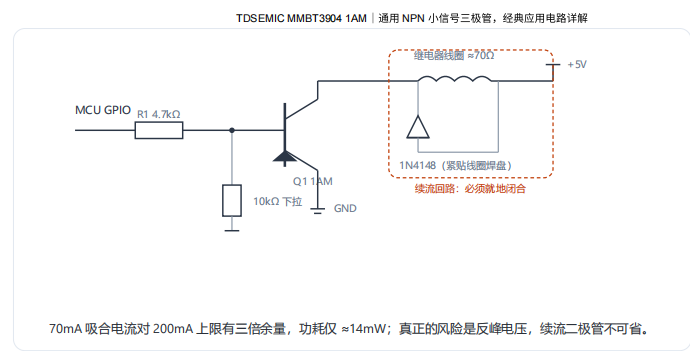

電路三：小型繼電器驅動（感性負載重點）

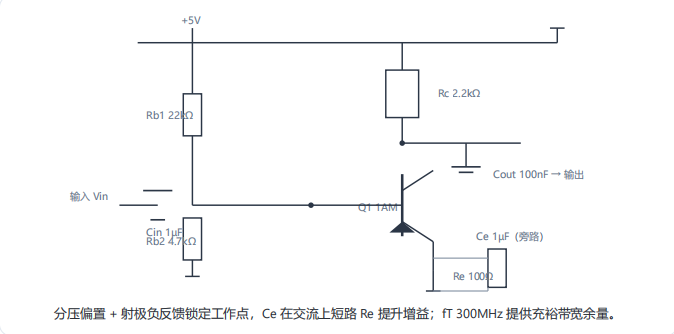

電路四：共射極小信號高頻放大（重點）

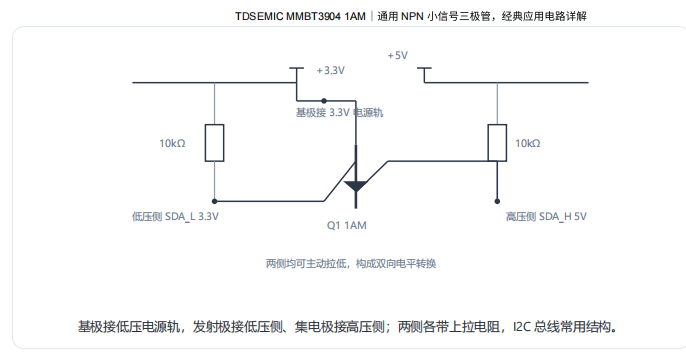

電路五：邏輯信號電平轉換
