TDSEMIC S8050 J3Y三極管應用指南
第一條：VCEO 只有 25V
發佈：2026-10-15 · 分類：產品資訊
| 參數項目 | S8050（絲印 J3Y） | SS8050（絲印 Y1） |
|---|---|---|
| 管型 / 封裝 | NPN / SOT-23 | NPN / SOT-23 |
| 耐壓 VCEO | 25V | 25V |
| 最大電流 IC | 500mA | 1.5A |
| 耗散功率 Pd | 300mW | 1W |
| 放大倍數 hFE | 120~400（主流出貨 120~200 檔） | ≥85 |
| 特徵頻率 fT | 150MHz | 100MHz |
| 飽和壓降 VCE(sat) | ≤0.6V | 300mV |
| 工作溫度 | -55℃~+150℃（TJ 上限 +150℃） | -55℃~+150℃ |
第一條：VCEO 只有 25V
第二條：Vebo 只有 5V
第三條：hFE 是變量，不是常數
電路一：MCU 驅動 LED
功能：用 3.3V 或 5V GPIO 控制 5V 供電的 LED，解決 IO 驅動能力不足與電平不匹配的問題。
器件清單：TDSEMIC S8050 ×1，基極限流電阻 1kΩ ×1，LED 限流電阻 220Ω ×1，LED ×1，可選基極下拉 10kΩ ×1。
接線方式：LED 正極經 220Ω 接 +5V → LED 負極接集電極；發射極直接接 GND；基極經 1kΩ 接 MCU GPIO。GPIO 輸出高電平時點亮。
工作原理：GPIO 提供基極電流，管子進入飽和區，集電極-發射極之間近似短路的低阻通路，LED 電流由限流電阻決定。
電路二：有源蜂鳴器驅動

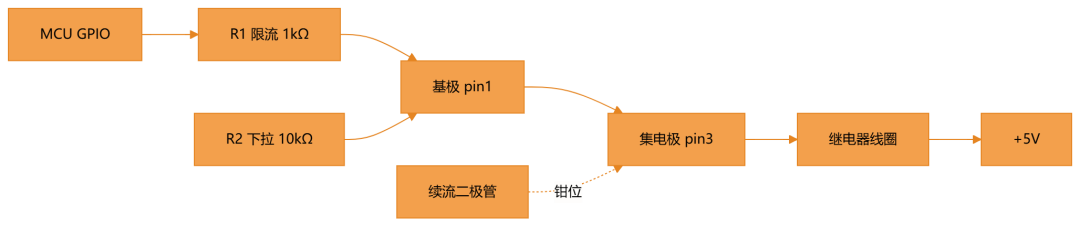

電路三：5V 小型繼電器驅動
續流二極管的選型不用追求大電流，負載電流 70mA 時 1N4148 的額定能力完全夠。但位置很關鍵：必須緊貼線圈的兩個焊盤，讓續流回路的面積儘可能小，否則走線電感會讓鉗位效果大打折扣。

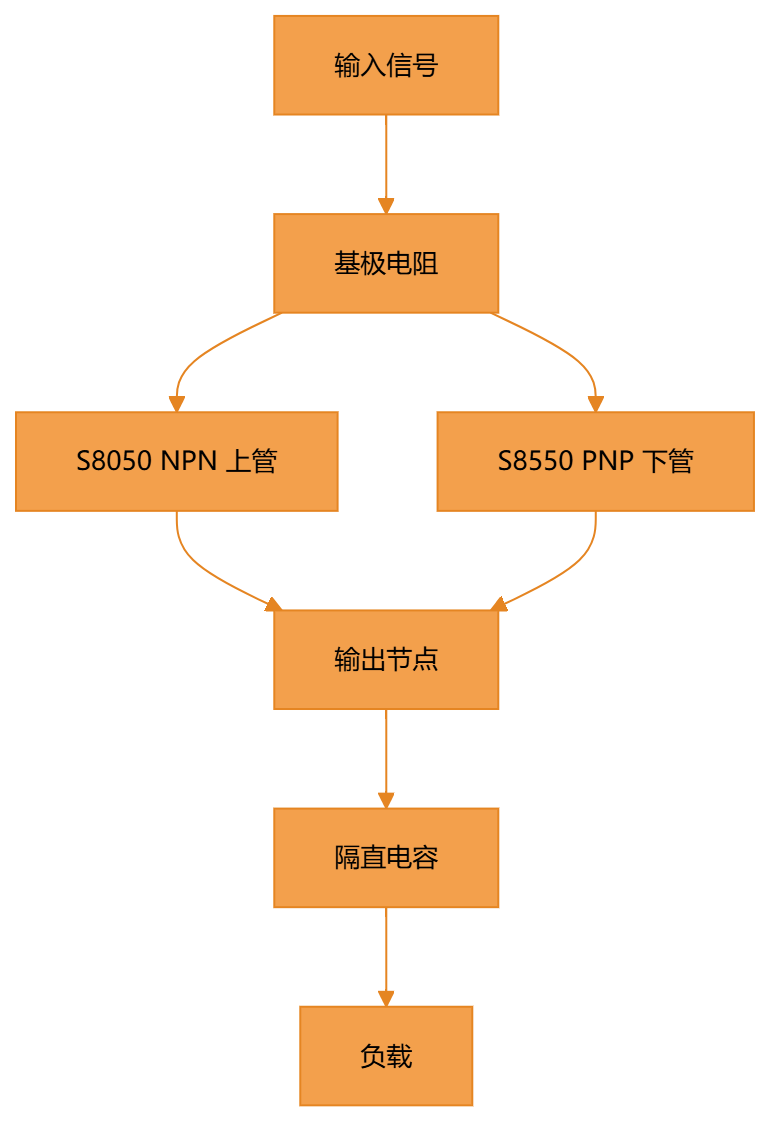

電路四：S8050 加 S8550 推輓輸出
電路五：共射極小信號放大
電路六：RC 無穩態方波振盪
