NTC 溫度保護 + EN 軟關斷，TD4056H SOP-8 版本纔是完整版

發佈：2026-10-12　·　分類：產品資訊

TD4056H 是一款專爲單節鋰離子/鋰聚合物電池設計的線性充電管理芯片，固定充電電壓 4.2V（精度 ±1%），充電電流由 PROG 腳一個電阻設定（SOT23-6 最大 1A，SOP-8 最大 1.5A）。內置預充、恆流、恆壓、自停四段充電流程，4.05V 自動再充電門限，支持 NTC 溫度檢測和 EN 軟關斷。外圍只需電阻電容，CHRG/STDBY 雙指示燈輸出，是充電寶、TWS 充電倉、手持儀表、USB 小電器等單節鋰電設備的標配充電方案

特徵

充電電壓固定 4.2V，精度 ±1%（全溫區）

最大充電電流 1.5A（PROG 電阻可設 100mA~1.5A）

4.5V~6.5V 寬輸入，USB 5V / 5V 適配器直供

四段充電：預充（<2.9V）→恆流→恆壓 4.2V→自停

自動再充電門限 4.05V（150mV 回差）

獨立 NTC 腳：電池溫度異常自動停充

獨立 EN 腳：拉低關斷，整機待機功耗降到 µA 級

CHRG / STDBY 雙開漏輸出，直接驅 LED

底部裸露散熱焊盤，多鋪銅可連續大電流工作

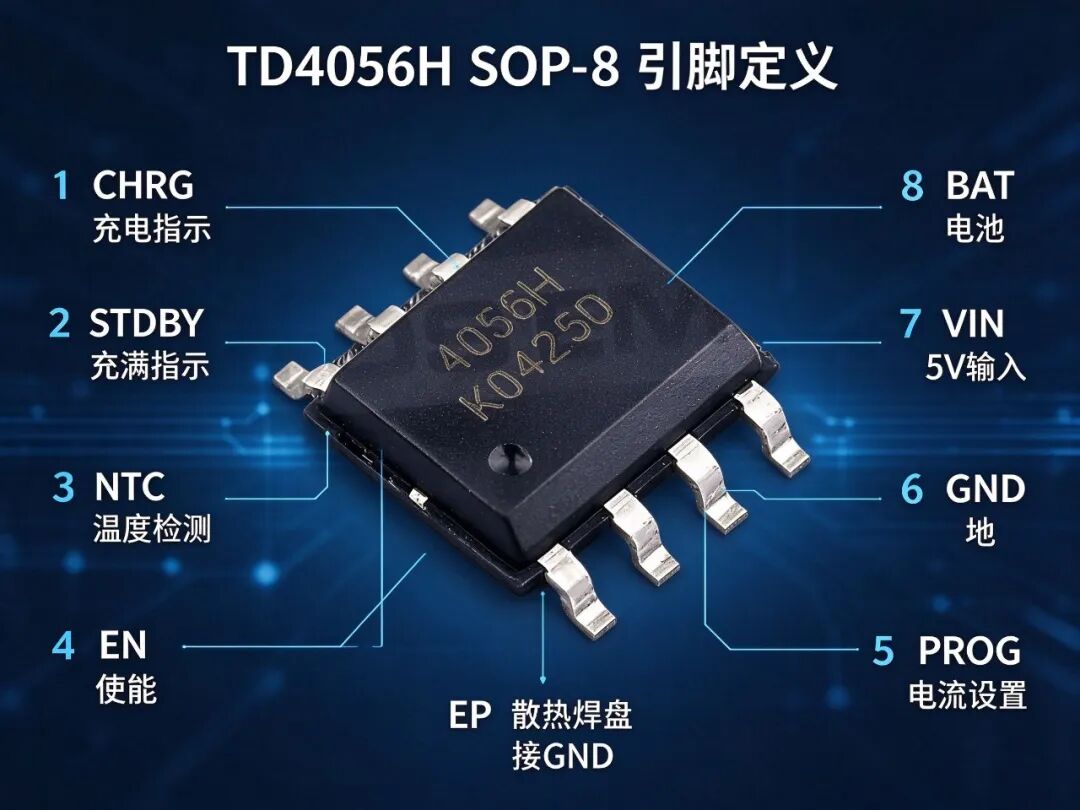

引腳

充電電流怎麼設:

PROG 腳一個電阻搞定：

ICHG = 1200 / RPROG（kΩ）

要 500mA → RPROG = 2.4kΩ

要 1A → RPROG = 1.2kΩ

要 1.5A → RPROG = 0.8kΩ（800Ω）

選電流原則：別超過電池標稱容量的 0.5C~1C。2000mAh 電池設 1A（0.5C）很舒服，3000mAh 電池設 1.5A 也行。小容量電池別硬上大電流，發熱大、壽命短。

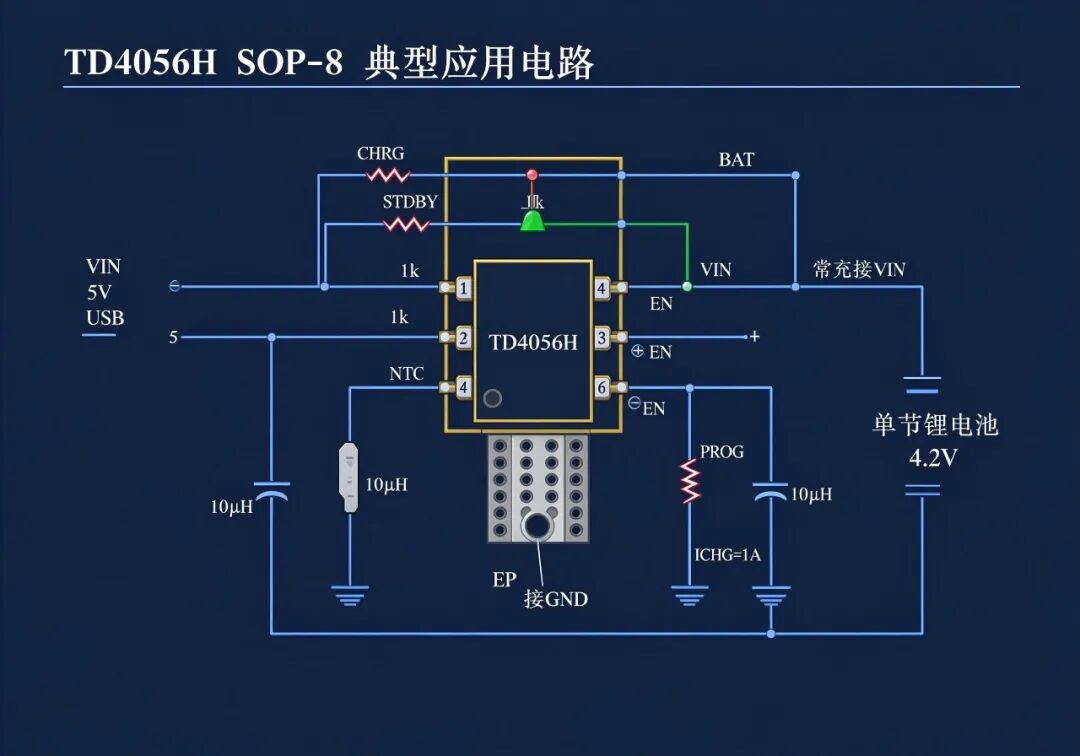

應用電路

應用產品

大容量充電寶（10000mAh 以上）

平板電腦、便攜 DVD

手持檢測儀、工業 PDA

戶外移動電源

電動工具（小電流檔位）

帶安規認證要求的醫療、工業設備

SOP-8 版本另一個好處是量產貼片更友好——8 腳比 6 腳好對位，檢查維修也方便。做產品長遠看，留點餘量比省那點 PCB 面積值。
